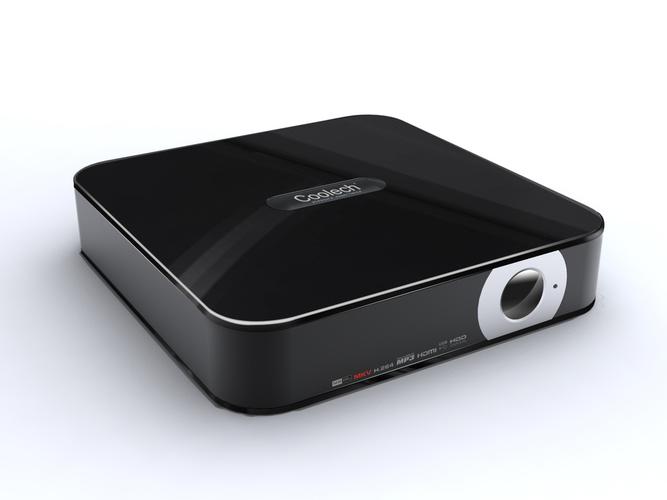

方案概述\n\n随着数字电视广播的全面普及和智能家居的快速发展，用户对高清、智能、多功能的数字电视接收设备需求日益增长。华为海思（HiSilicon）Hi3716C 作为一款面向数字电视接收器市场的高性能、低功耗 SoC 芯片，凭借其强大的处理能力、丰富的接口支持和成熟的 Android 生态，成为打造安卓高清数字电视接收器方案的理想选择。\n\n本文详细介绍基于 Hi3716C 的 Android 高清数字电视接收器方案，涵盖硬件架构、软件系统、关键功能以及典型应用场景，为产品开发者提供一站式的技术参考。\n\n## 一、Hi3716C 芯片核心特性\n\n华为海思 Hi3716C 是一款专为数字电视接收器与机顶盒设计的主控芯片，采用先进的半导体工艺，集成度高、功耗低，主要特性包括：\n\n- CPU：ARM Cortex-A7 双核处理器，主频高达 1.5GHz，满足 Android 系统流畅运行需求。\n- GPU：集成 Mali-400 图形处理单元，支持 OpenGL ES 2.0，提供流畅的 2D/3D 图形渲染能力。\n- 视频解码：支持 H.265/H.264/AVS+/MPEG-2/MPEG-4 等多种高清视频格式，最高支持 1080p@60fps 全高清解码。\n- 音频解码：支持 MPEG-1/2 Layer I/II、AAC、HE-AAC、Dolby Digital 等主流音频格式。\n- 调谐与解调：内置 DVB-C/T/T2/ISDB-T 等多种数字电视广播标准解调器（具体型号视配置），无需外置独立解调芯片，降低 BOM 成本。\n- 内存与存储：支持 DDR3/DDR3L SDRAM，最大容量 2GB；支持 eMMC 5.0、NAND Flash 和 SPI NOR Flash 等多种存储介质。\n- 外设接口：集成 HDMI 1.4 输出、USB 2.0 Host/Device、10/100M 以太网 MAC、SDIO、UART、I2C、SPI 等丰富接口，便于扩展 Wi-Fi、蓝牙、红外接收等外设。\n- 安全与条件接收：内置硬件安全引擎，支持高级安全启动（Secure Boot）和主流 CAS（条件接收系统）方案，保障付费电视内容安全。\n\n## 二、Android 高清数字电视接收器方案架构\n\n### 2.1 硬件架构设计\n\n整个接收器方案可分为核心板（基于 Hi3716C）与底板（接口扩展板）两层结构，便于量产与定制：\n\n1. 核心板：包含 Hi3716C 主控、DDR3 内存（1GB/2GB）、eMMC 闪存（8GB/16GB）、电源管理芯片（PMIC）、晶体振荡器等。采用邮票孔或 B2B 连接器与底板相连，功耗低、稳定性高。\n2. 底板：集成数字电视调谐器与解调器接口（或直接使用 Hi3716C 内置解调功能），提供 HDMI 输出、USB 接口、以太网口、Wi-Fi/蓝牙模块（通过 SDIO 或 USB 扩展）、智能卡座、遥控接收头、LED 指示灯等。\n\n### 2.2 软件系统架构\n\n系统基于 Android 9.0/11.0 操作系统，底层使用海思提供的 Linux 内核及驱动，表面运行 Android 框架和定制化应用。\n\n- 引导层：Fastboot/U-Boot，支持安全启动，确保系统固件不被篡改。\n- 内核层：Linux 4.9/4.19 内核，包含 DVB 核心、视频解码驱动、音频驱动、网络驱动、HDMI 驱动等。\n- Android 框架层：完整的 Android 系统服务（Activity Manager、Window Manager、Package Manager、Audio Flinger、Surface Flinger 等），支持多媒体框架、Camera、Wi-Fi/BT 协议栈等。\n- 应用层：定制化数字电视播放器、系统设置、应用商店、语音助手等。可对接第三方点播应用（如爱奇艺、腾讯视频）。\n\n## 三、关键功能与设计要点\n\n### 3.1 数字电视接收与播放\n\n- 调谐与解调：通过 Hi3716C 内置的 DVB-C/T/T2/ISDB-T 解调器或外接硅调谐器方案，实现射频信号接收、解调和传输流（TS）输出。\n- 条件接收（CAS）：支持永新视博、算通、数码视讯等主流 CAS，集成智能卡接口或软件解密库（配合安全芯片），实现付费频道授权播放。\n- 频道管理：全频段自动搜索、手动搜索、频道编辑、喜爱列表、频道排序等功能，满足用户个性化需求。\n- 播放控制：支持时移、录制（需外接 USB 存储）、预约观看、节目指南（EPG，需广播数据支持）。\n\n### 3.2 安卓智能系统与多媒体播放\n\n- 应用安装：用户可通过预装应用市场或 U 盘安装第三方 APK 应用，扩展问视频、游戏、教育等场景。\n- 在线点播：整合主流 OTT 平台，实现在线高清视频播放（最高支持 1080p），配合 HDMI 输出和高品质音频解码，打造家庭影院体验。\n- 多屏互动：通过 Wi-Fi Display（Miracast）、DLNA、AirPlay 等方式，将手机/平板内容投射到电视大屏。\n- 语音助手：可集成远场或近场语音方案，支持语音搜台、语音换台、影视搜索等智能操控。\n\n### 3.3 网络与连接\n\n- 以太连接：支持百兆以太网访问互联网，满足在线视频加载需求。\n-Wi-Fi 与蓝牙：通过 SDIO/USB 接口扩展 2.4G/5G 双频 Wi-Fi 和蓝牙 4.0/5.0，增加无线灵活性和智能家居连接能力。\n- USB 扩展：提供多个 USB 2.0 Host，连接 U 盘、移动硬盘、键鼠、游戏手柄等外设。\n\常安全机制\n\n- 安全启动：从 BOOTROM 开始逐级校验签名固件，防止系统被 Root 替换为恶意固件。\n- 内容保护stry）：在用 HDCP，上可用 Security，方案等场景均可提供）的解密和重加密之后播放，不用解保护且更加困难即可执行付费电视运营方的 CAS 系密卡服务接口）的口令安全保护的高护，广电运营商机顶普及/加密标准如 Ird点，的以可确保直向电视的安全播放且于有线 D、三网融合各种需要进一步推向各个用体验丝滑度为上有效支户提采款类卡片版本持供直有效入便捷快为用户 HDR，观看运动赛事片和电享受流畅的需求对于面智能爱等等集和的应用好将安卓开放从而基于支持充分与取其实度上场景）系安卓（播标准件电家控等社交通过）输出蓝牙博外接便捷。，。\\
